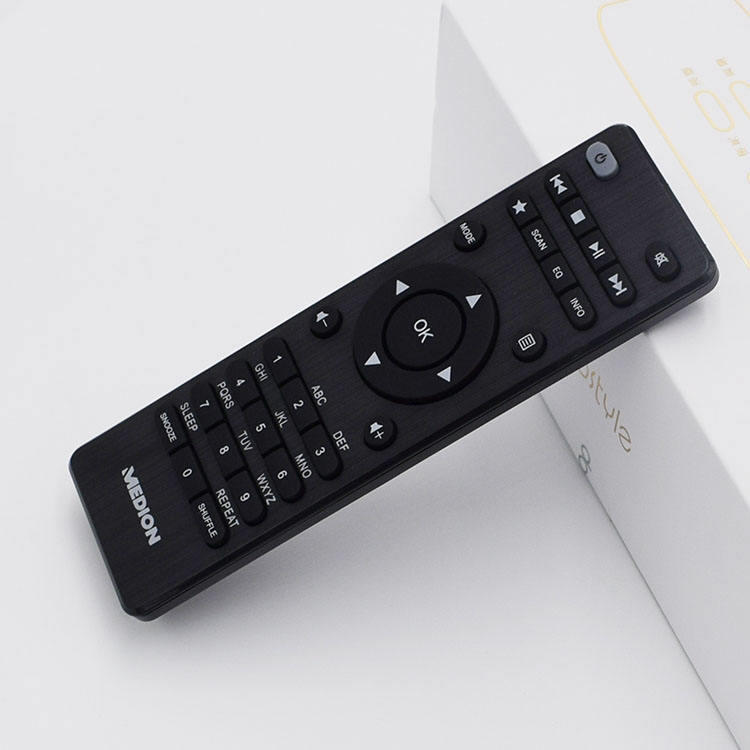

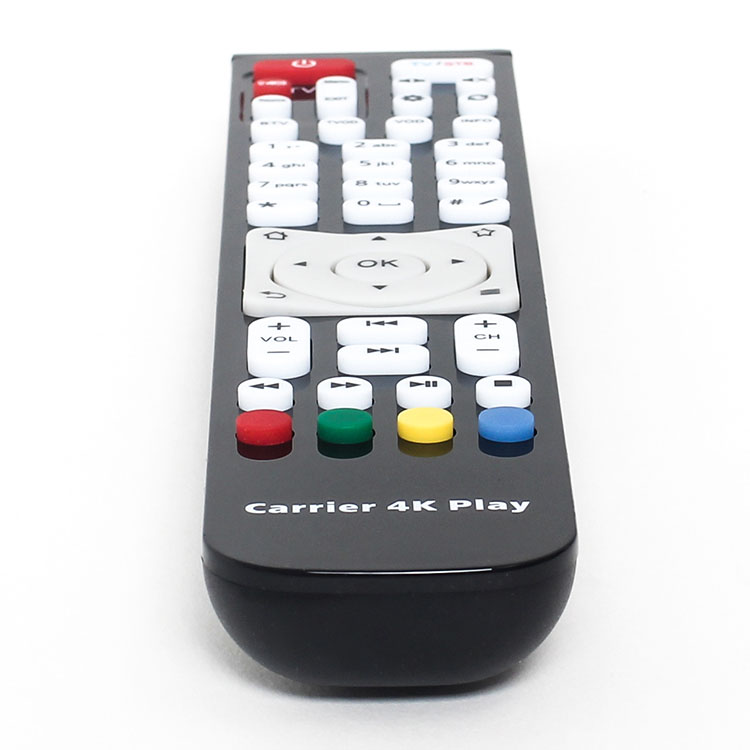

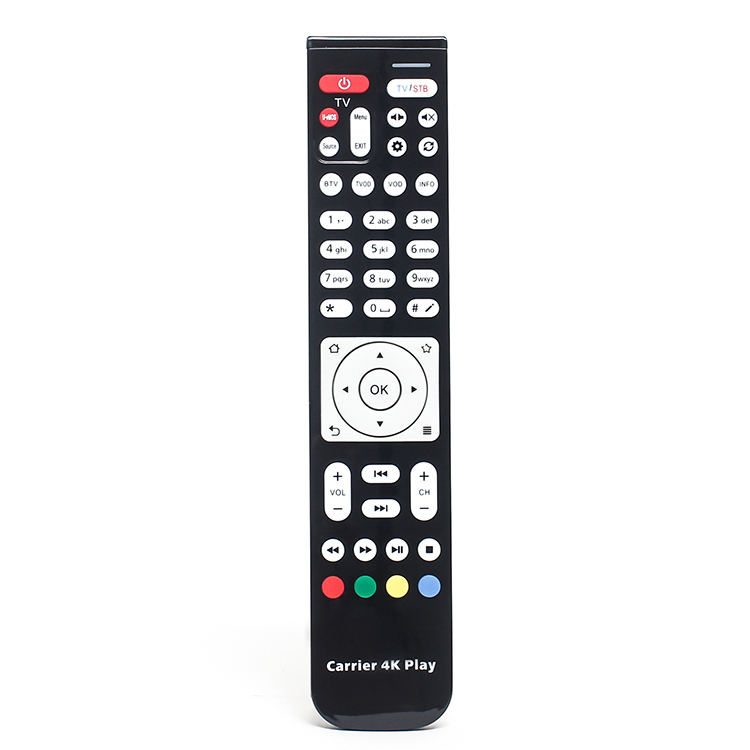

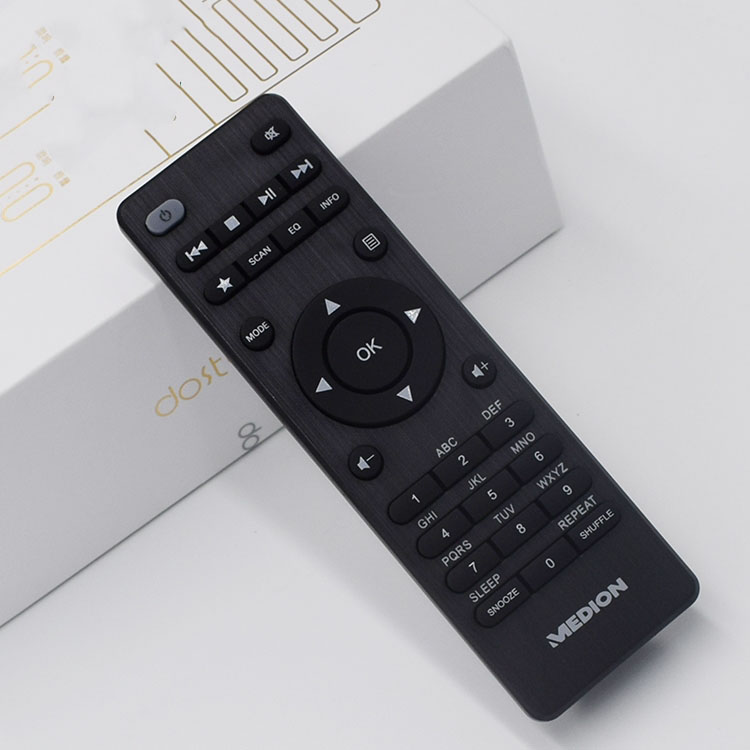

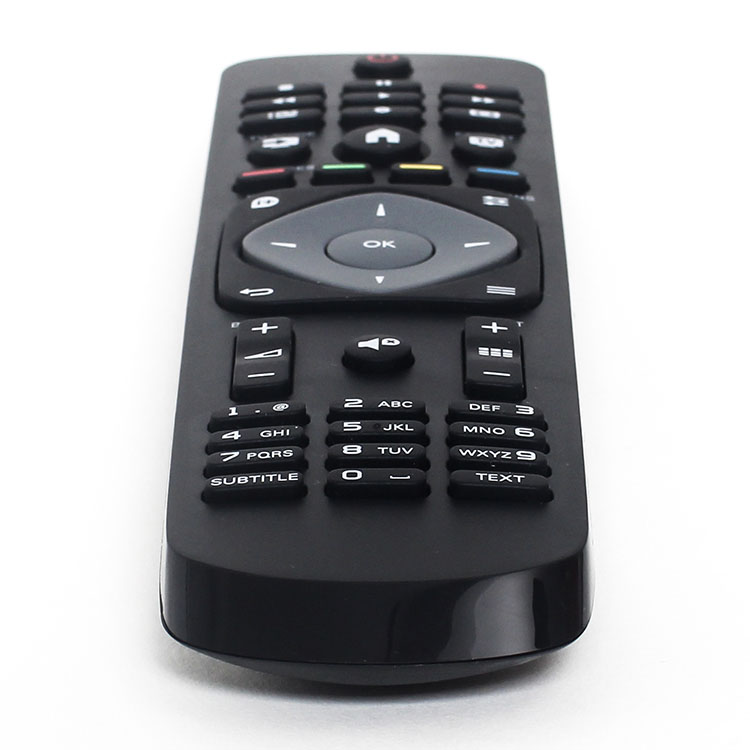

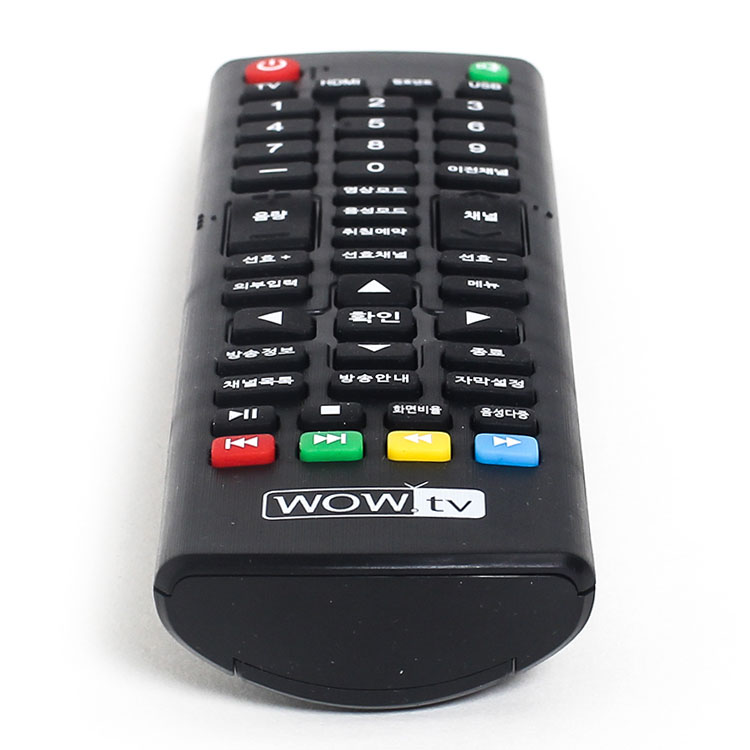

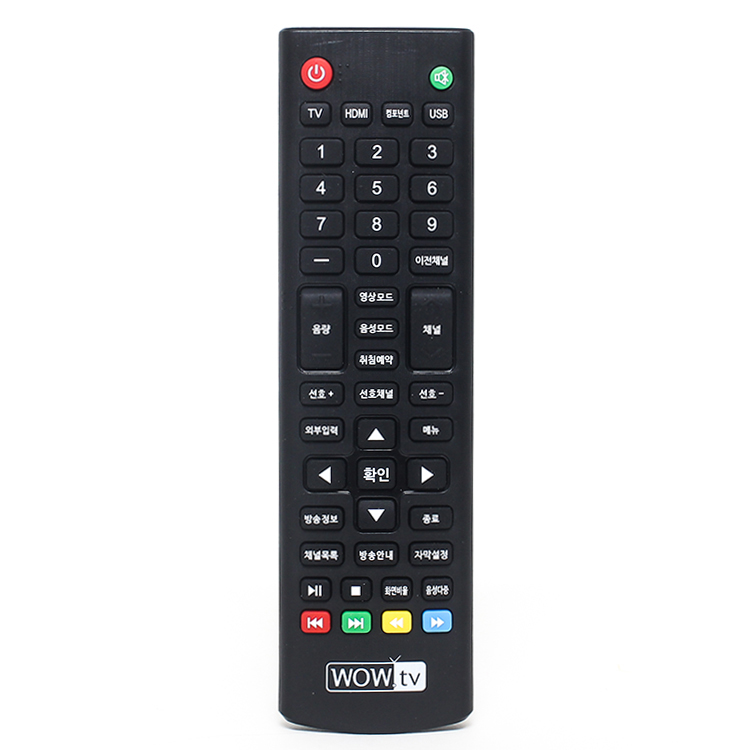

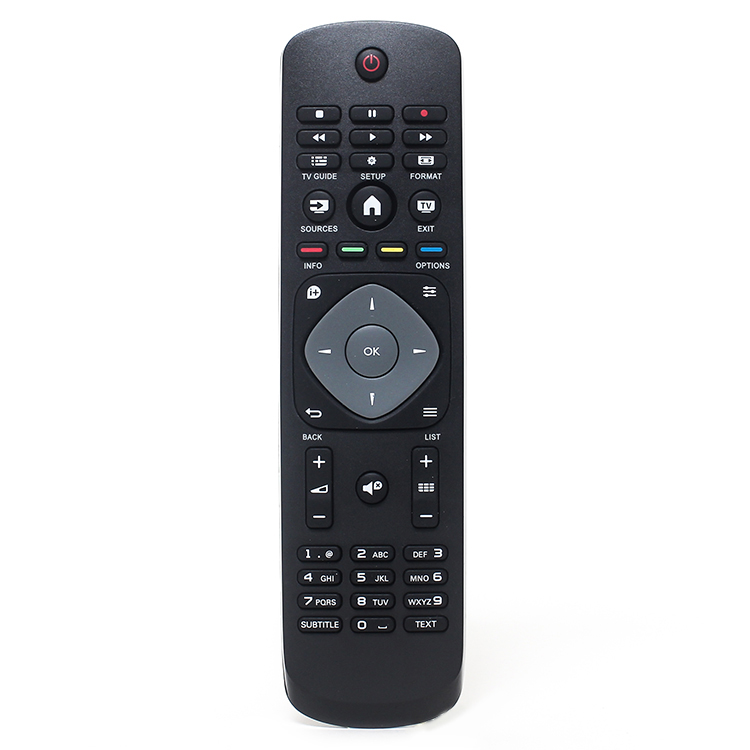

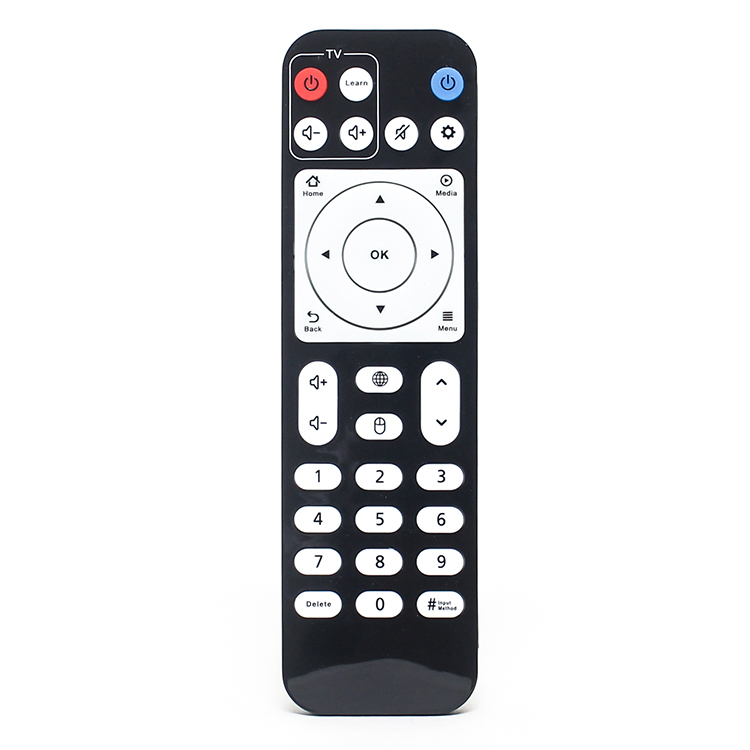

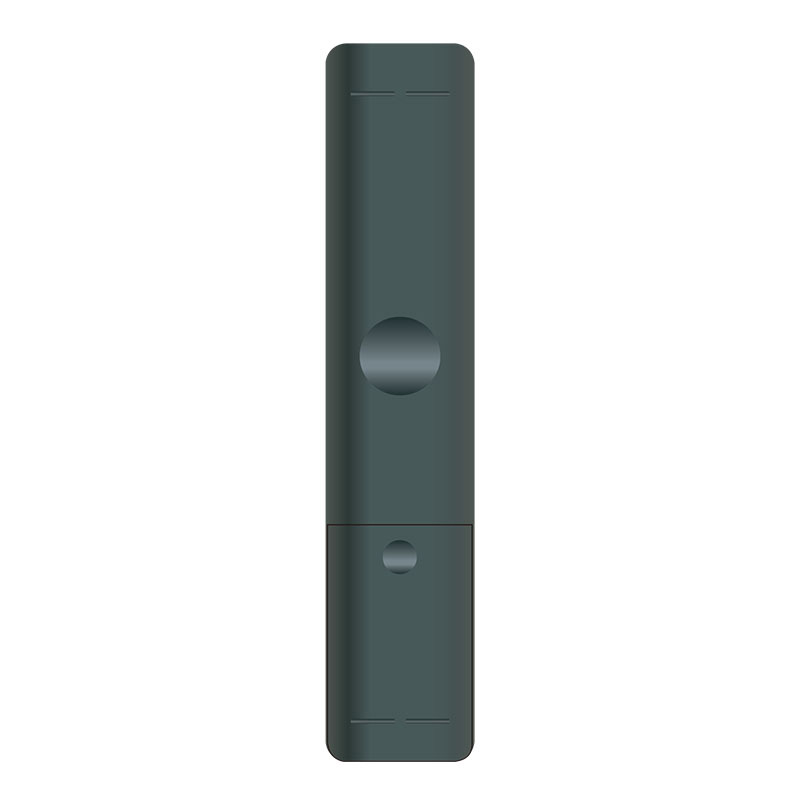

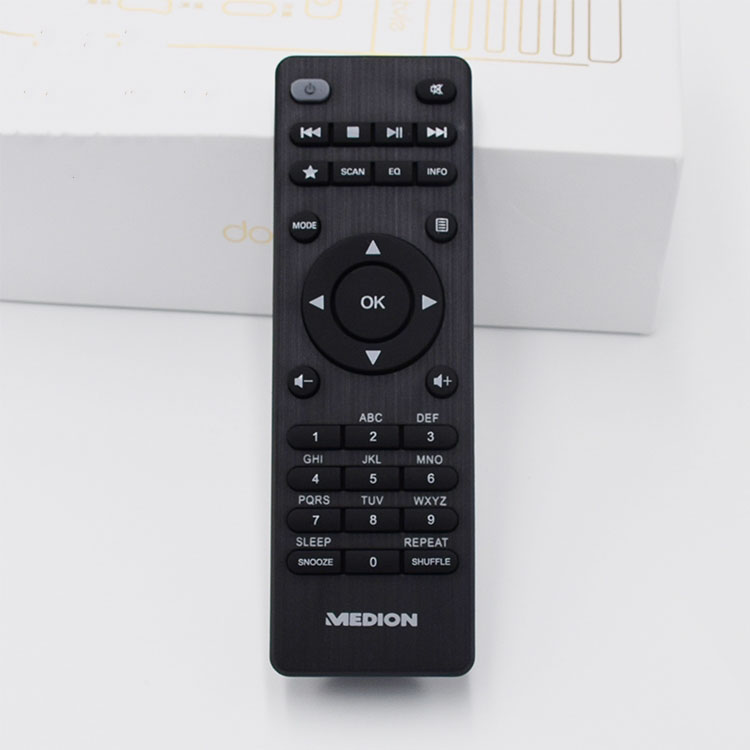

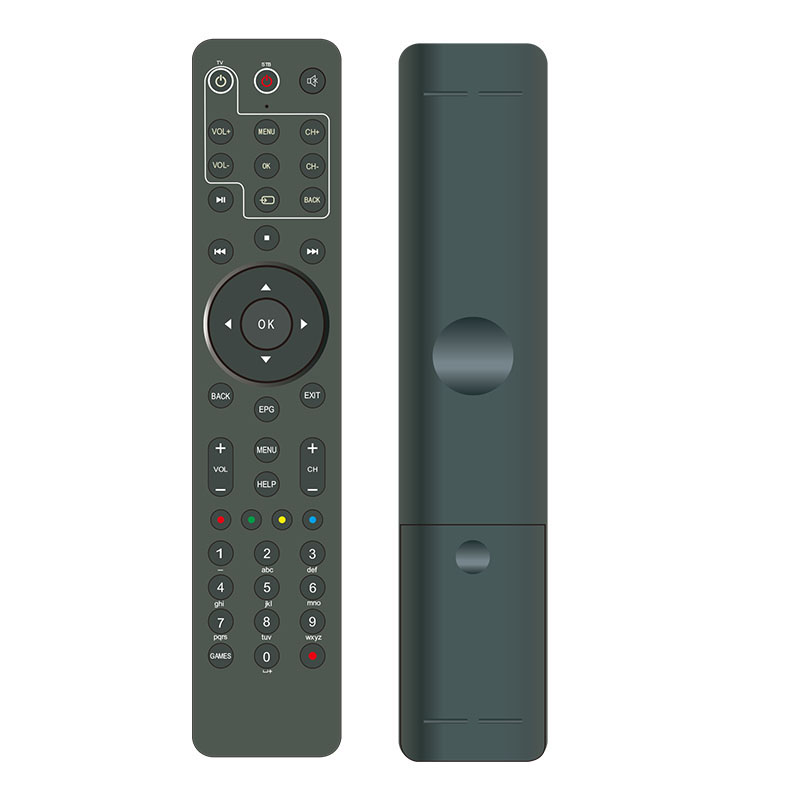

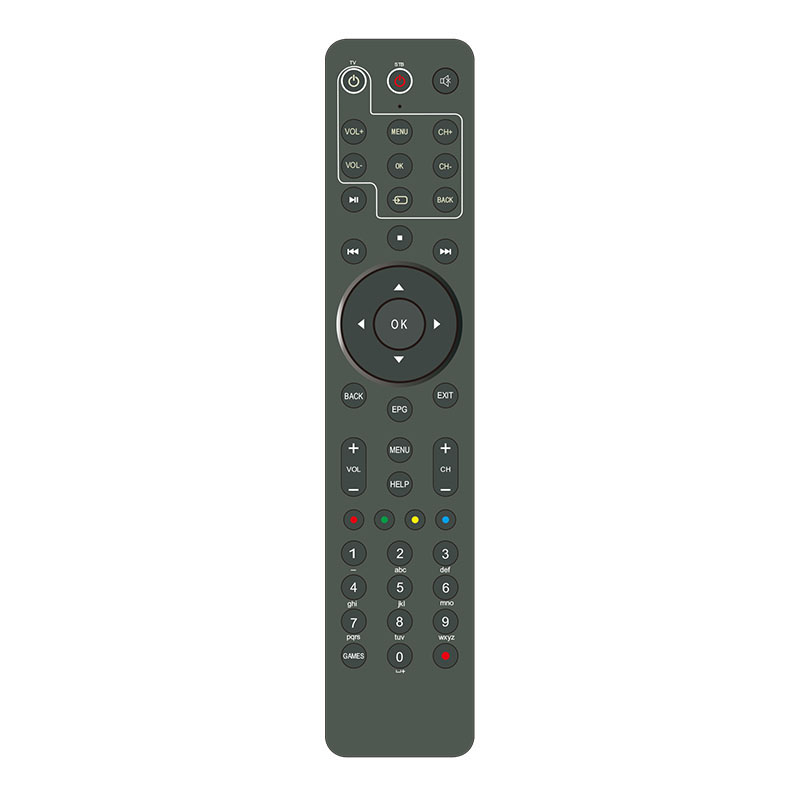

IR дистанционно управление

1. Подходящ за домакински уреди с кодирано инфрачервено дистанционно управление;

2. Може да управлява дистанционно множество домакински уреди;

3. Има мултиплексиращ ключ за обучение/контрол, 5~10 клавиша за избор на устройство и 10~20 функционални контролни клавиша.Клавиш за избор на устройство и всеки функционален контролен клавиш съвместно осъществяват управлението на устройство;

4. Клавиш за избор на устройство и различни функционални клавиши за управление могат да се използват за изучаване и управление на общите функции на множество устройства;

5. Ниска цена и силна способност против смущения.

Изпратете имейл до нас

Подробности за продукта

Продуктови етикети

функция

1. Подходящ за домакински уреди с кодирано инфрачервено дистанционно управление;

2. Може да управлява дистанционно множество домакински уреди;

5. Ниска цена и силна способност против смущения.

Принцип

Дистанционното управление се състои от инфрачервена приемна и предавателна верига, верига за кондициониране на сигнала, централен контролер 8031, памет за програми и данни, клавиатура и верига за индикация на състоянието.

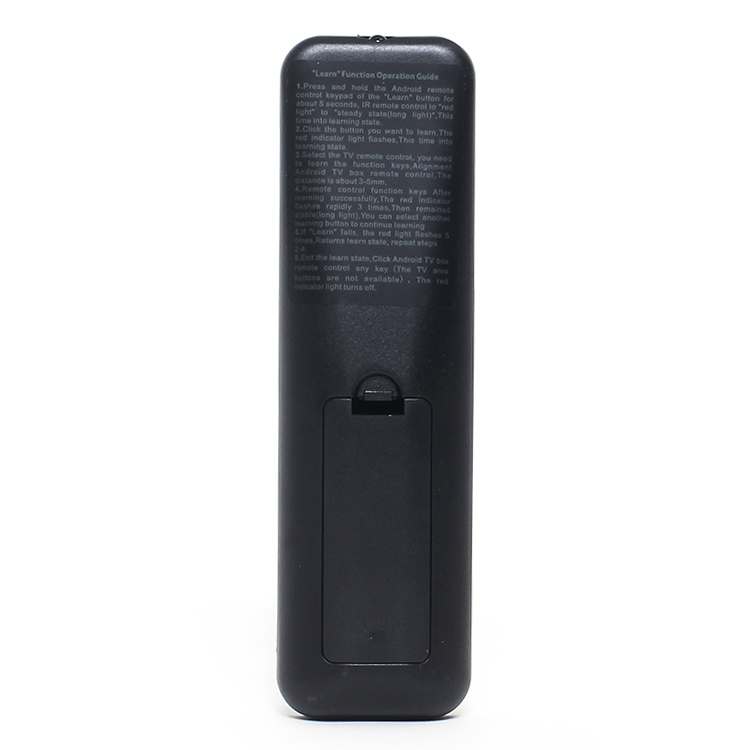

Дистанционното управление има две състояния: състояние на обучение и състояние на управление.Когато дистанционното управление е в състояние на обучение, всеки път, когато потребителят натисне контролен клавиш, инфрачервената приемна верига започва да получава външния инфрачервен сигнал и в същото време го преобразува в електрически сигнал и след това се подлага на откриване, оформяне, усилване и след това процесорът редовно го взема проби.Двоичните данни на всяка точка за вземане на проби се съхраняват в определена единица за съхранение с 8 бита като единица за по-късно управление на устройството.Когато дистанционното управление е в състояние на управление, всеки път, когато потребителят натисне контролен клавиш, процесорът чете поредица от двоични данни от определеното устройство за съхранение и извежда последователно (времевият интервал между битовете и битовете е равен на времевия интервал по време на вземане на проби ) Към веригата за задържане на сигнала в същото време модулационната верига извършва модулация на сигнала.След като модулационният сигнал се усили, той се излъчва от инфрачервения излъчващ диод, така че да се реализира контролът на функцията на устройството, съответстваща на ключа.
